Quelques photos montrant l'évolution du chantier

Voici une petite sélection de photos, montrant l'évolution du chantier. Elles se présentent sous la forme de vignettes. Survolez-les avec la souris, pour les agrandir.
La page est pleine de photos dont je n'ai pas voulu trop sacrifier la qualité. Il faut donc un peu de patience !

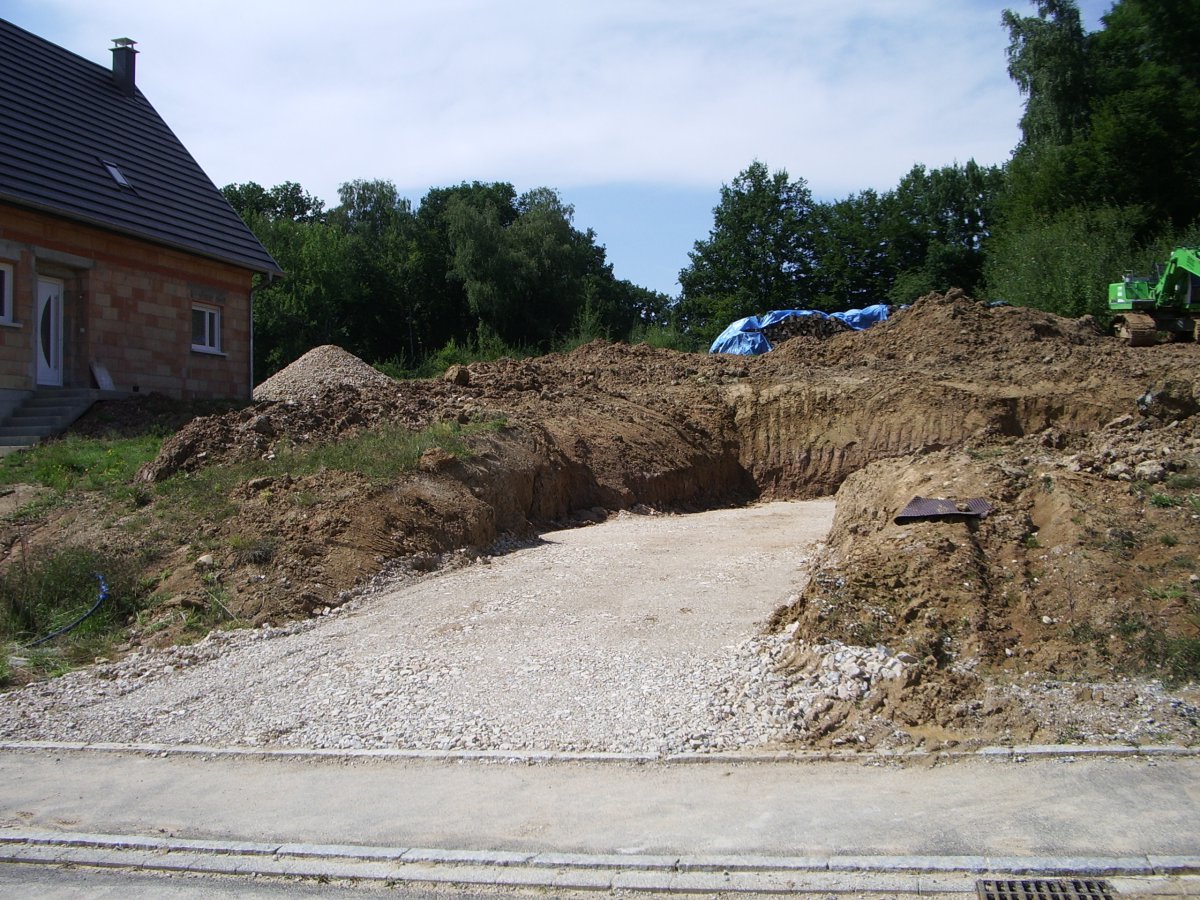

Excavation

Photo du 16 août 2008
Une maison, c'est d'abord, un grand trou. Avec du concassé des carrières de Durlinsdorf. Elles sont toutes proches.

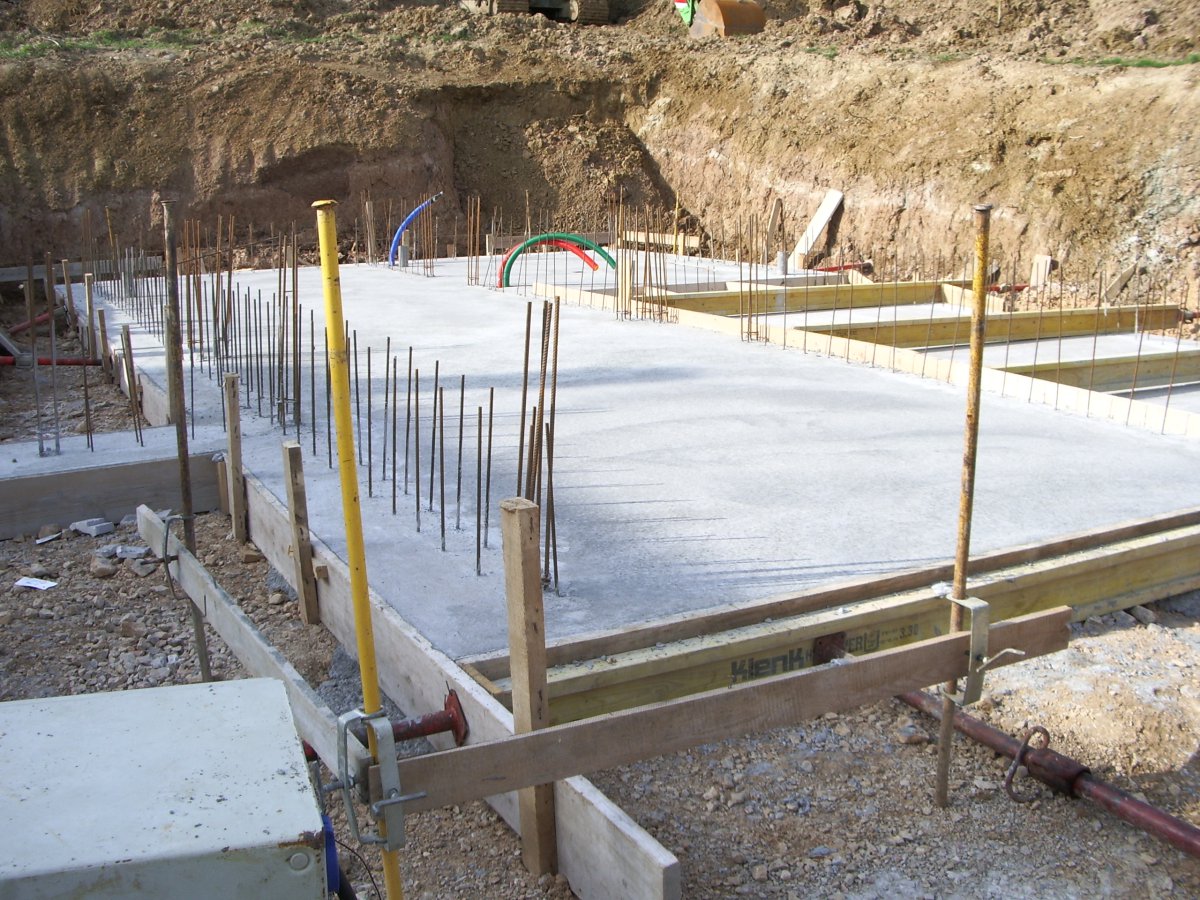

Fondations et radier

Photo du 11 septembre 2008
Le terrain n'est pas très homogène. Le bureau d'étude du béton a décidé qu'un radier est nécessaire pour assurer une bonne stabilité à la maison. Ce n'était pas prévu, mais bon ...

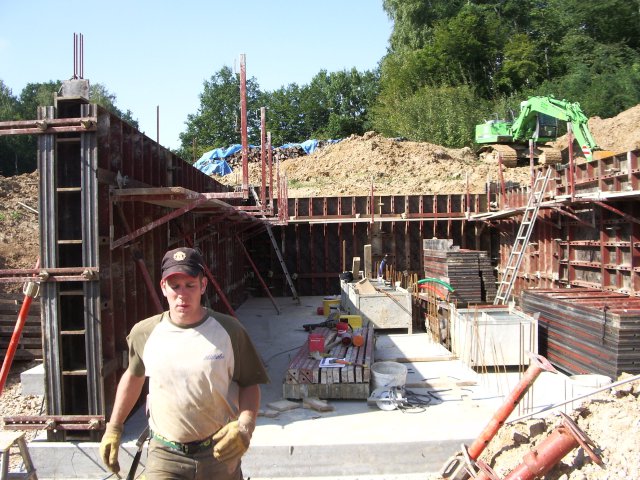

Murs du sous-sol

Photo du 22 septembre 2008
Là, c'est parti ! Cela commence à sortir de terre.
Béton banché pour le sous-sol.

Dalle du sous-sol

Photo du 01 octobre 2008
Les murs du sous-sol sont terminés. Les hourdis de la dalle sont posés. L'électricien (moi) est passé par là. Je n'aurais jamais cru qu'il faut mettre autant de mètres de gaine électrique (et informatique).

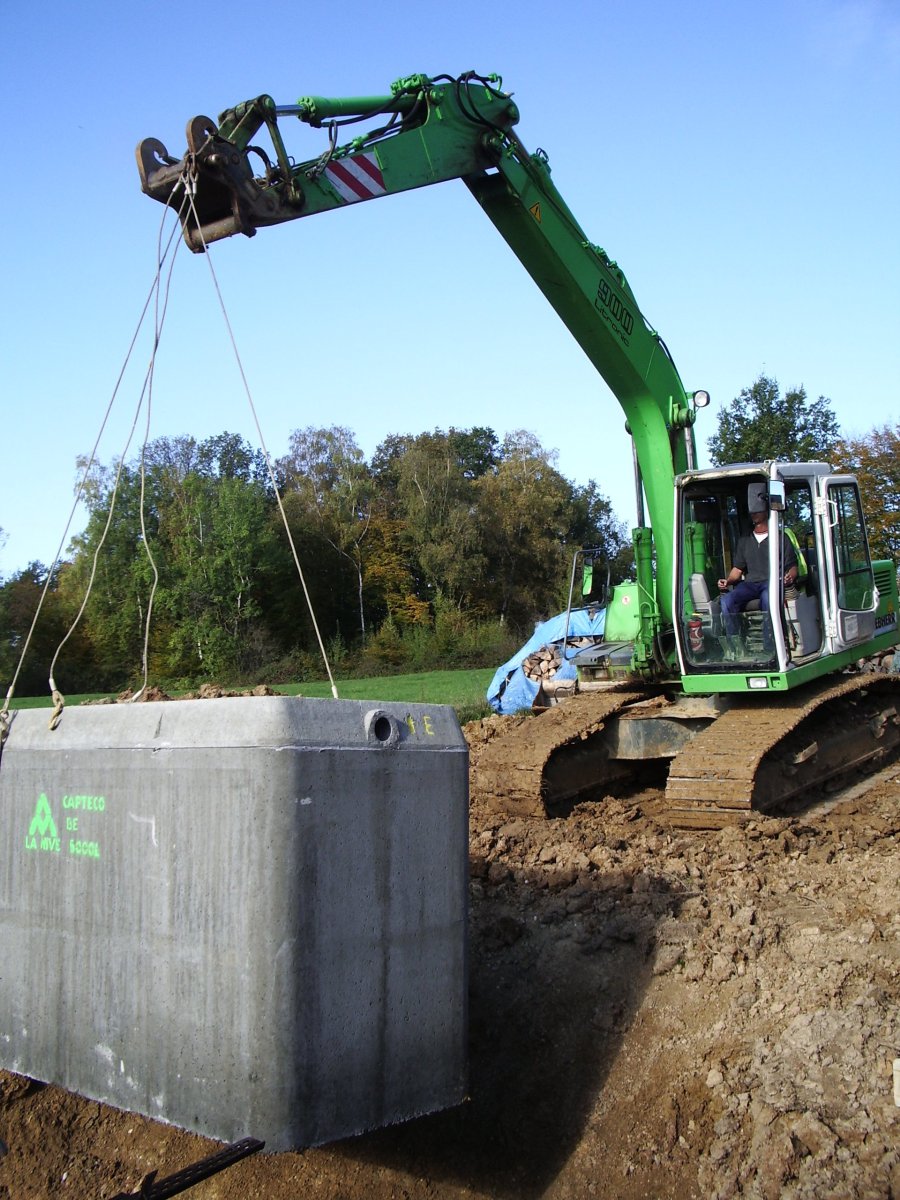

Récupération de l'eau de pluie

Photo du 20 octobre 2008
L'eau est une matière précieuse. Celle qui tombe sur nos toits peut servir à bien des choses, une fois bien filtrée (arrosage, toilettes, lave-linge ...). Une citerne de 5 000 l est là.

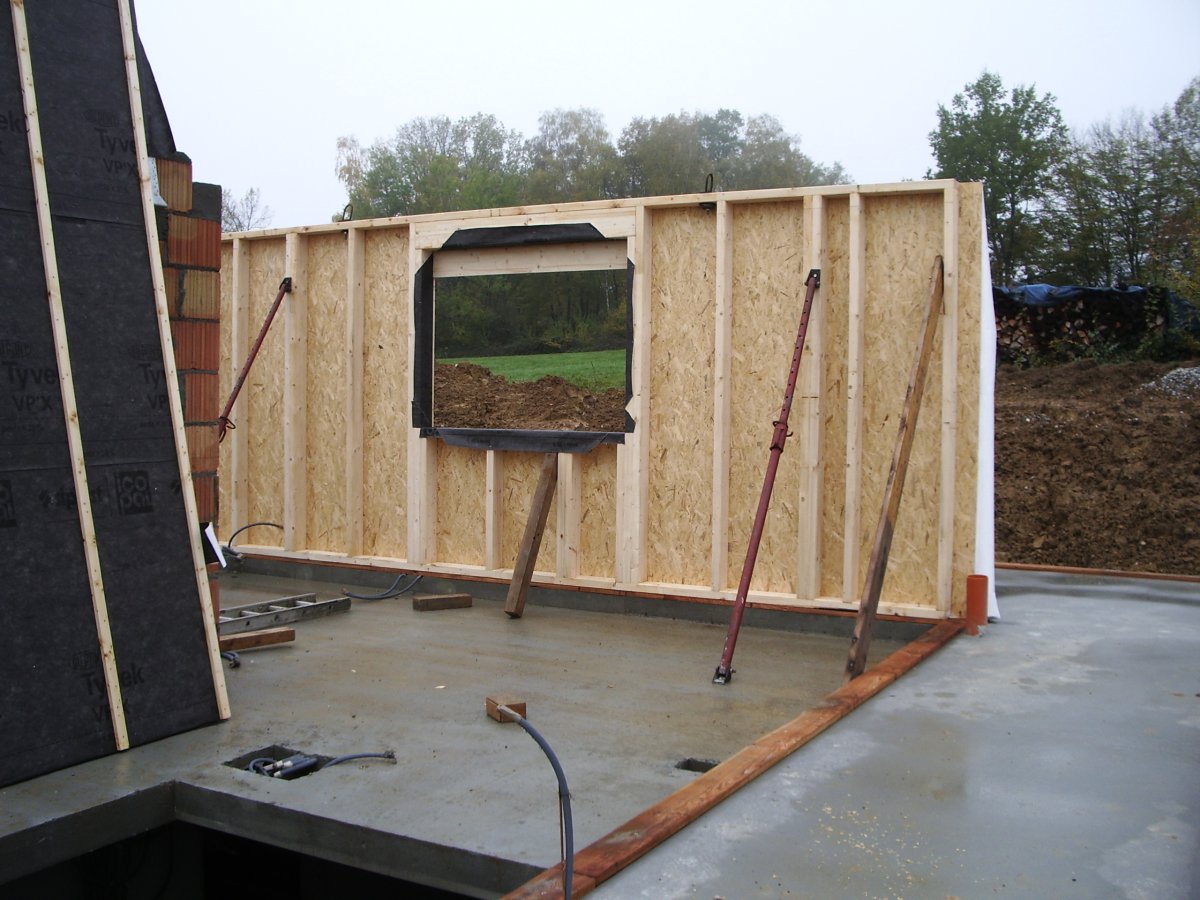

Murs extérieurs 1

Photo du 01 novembre 2008
Le premier mur est dressé. Ossature bois, naturellement. Cependant, un mur intérieur est en briques, pour augmenter l'inertie thermique.

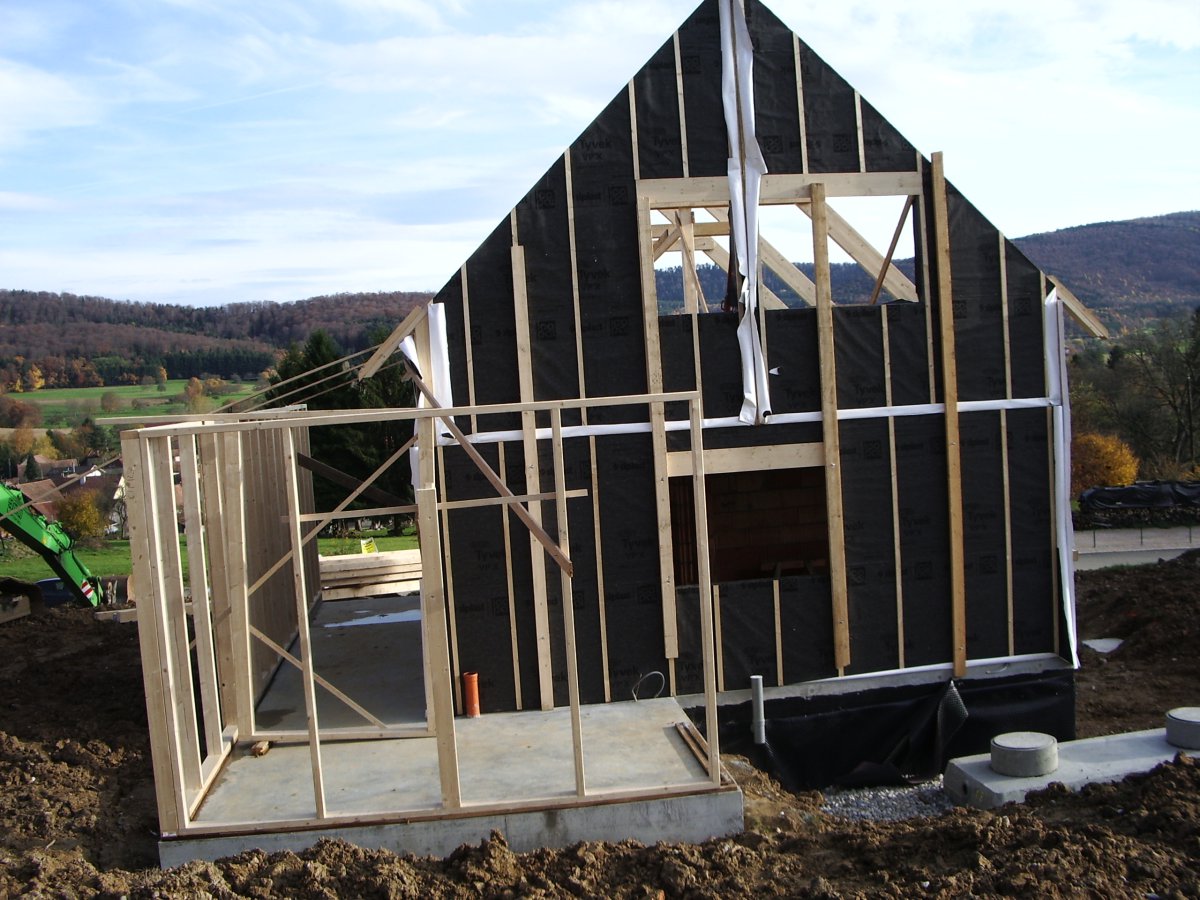

Murs extérieurs 2

Photo du 10 novembre 2008
Toute la façade ouest est en place, jusqu'au pignon. La façade nord est également montée, ainsi que les murs de la remise.

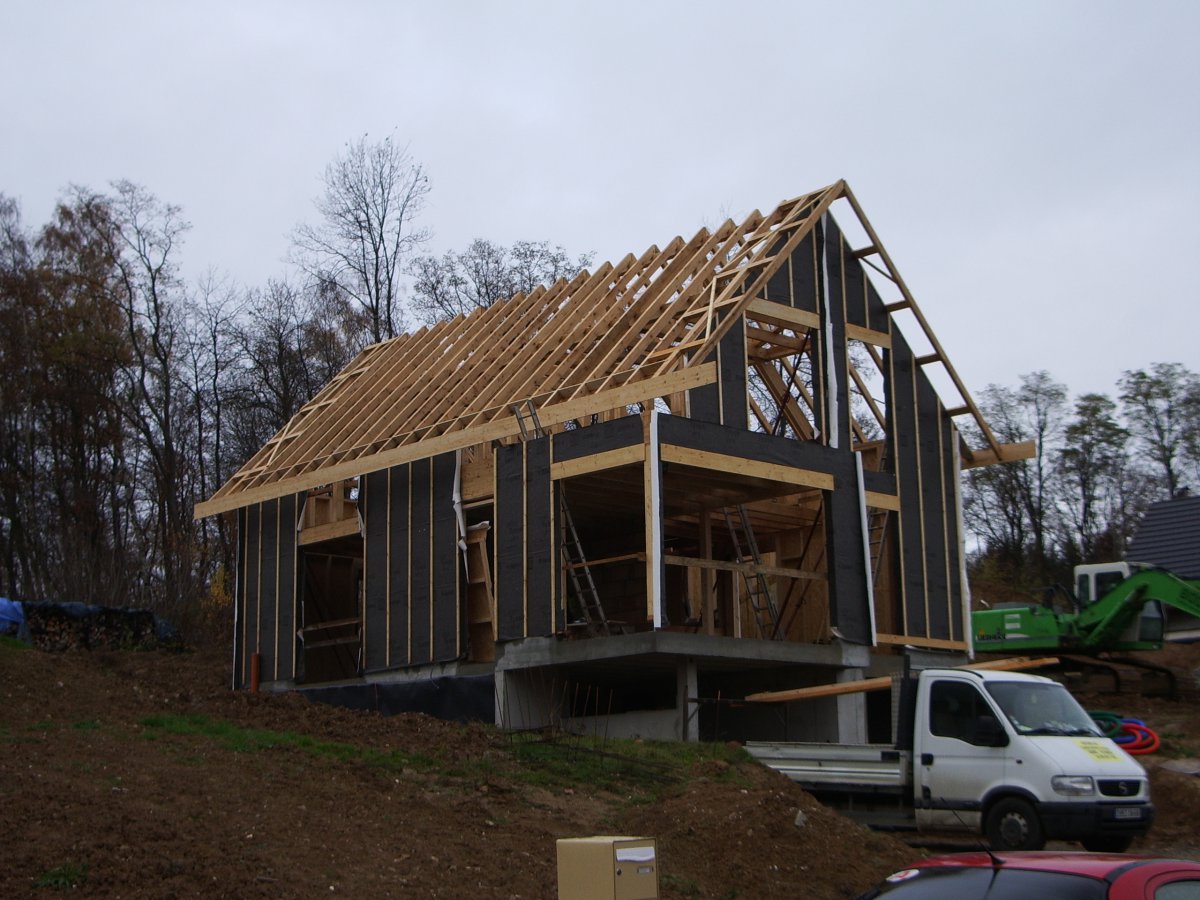

Murs extérieurs 3

Photo du 18 novembre 2008
Les murs sont terminés. La charpente est également en place.
Cela commence à ressembler à une maison.

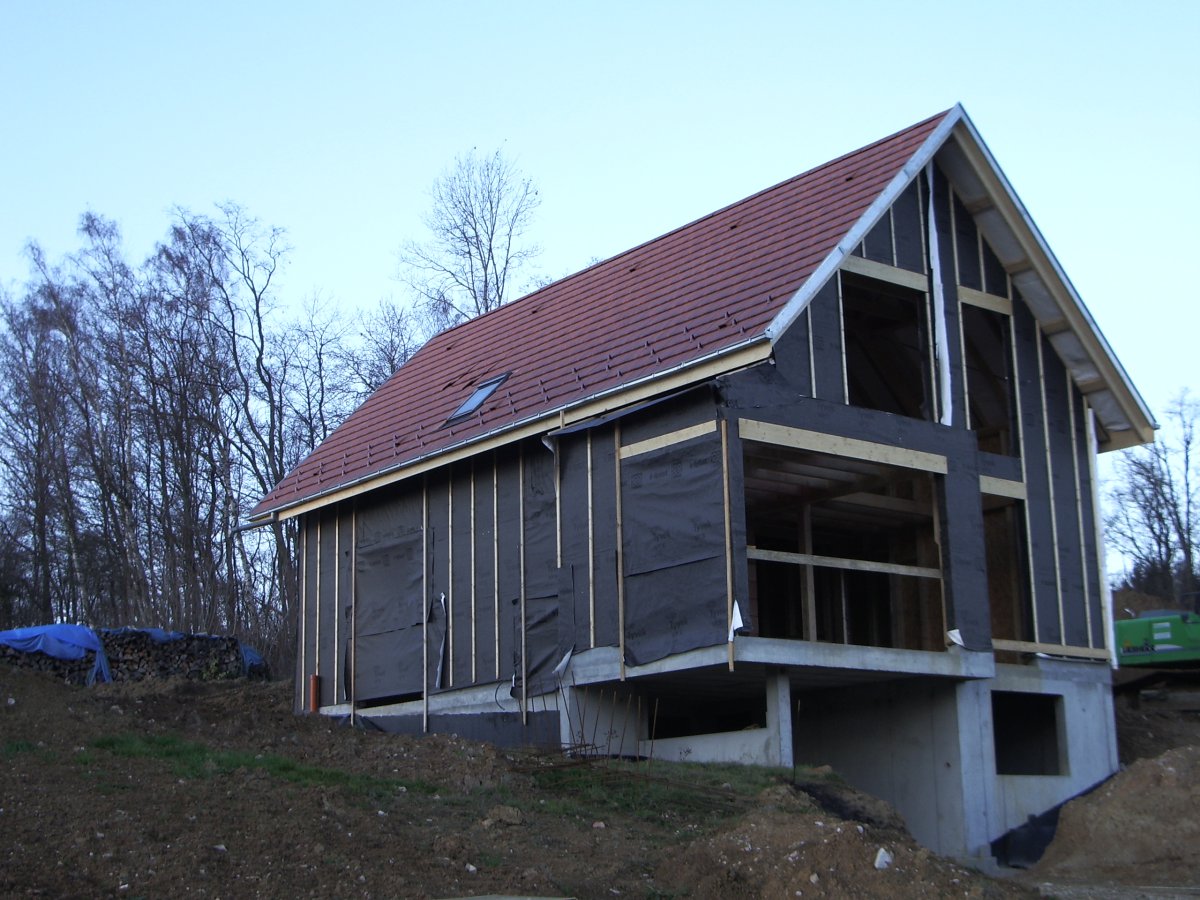

Toiture

Photo du 03 décembre 2008
Les tuiles sont posées. Ouf car l'hiver approche !

Économiser la facture relative à l'énergie et à l'entretien, c'est déjà bien isoler. C'est également choisir des matériaux ne nécessitant pas d'entretien.

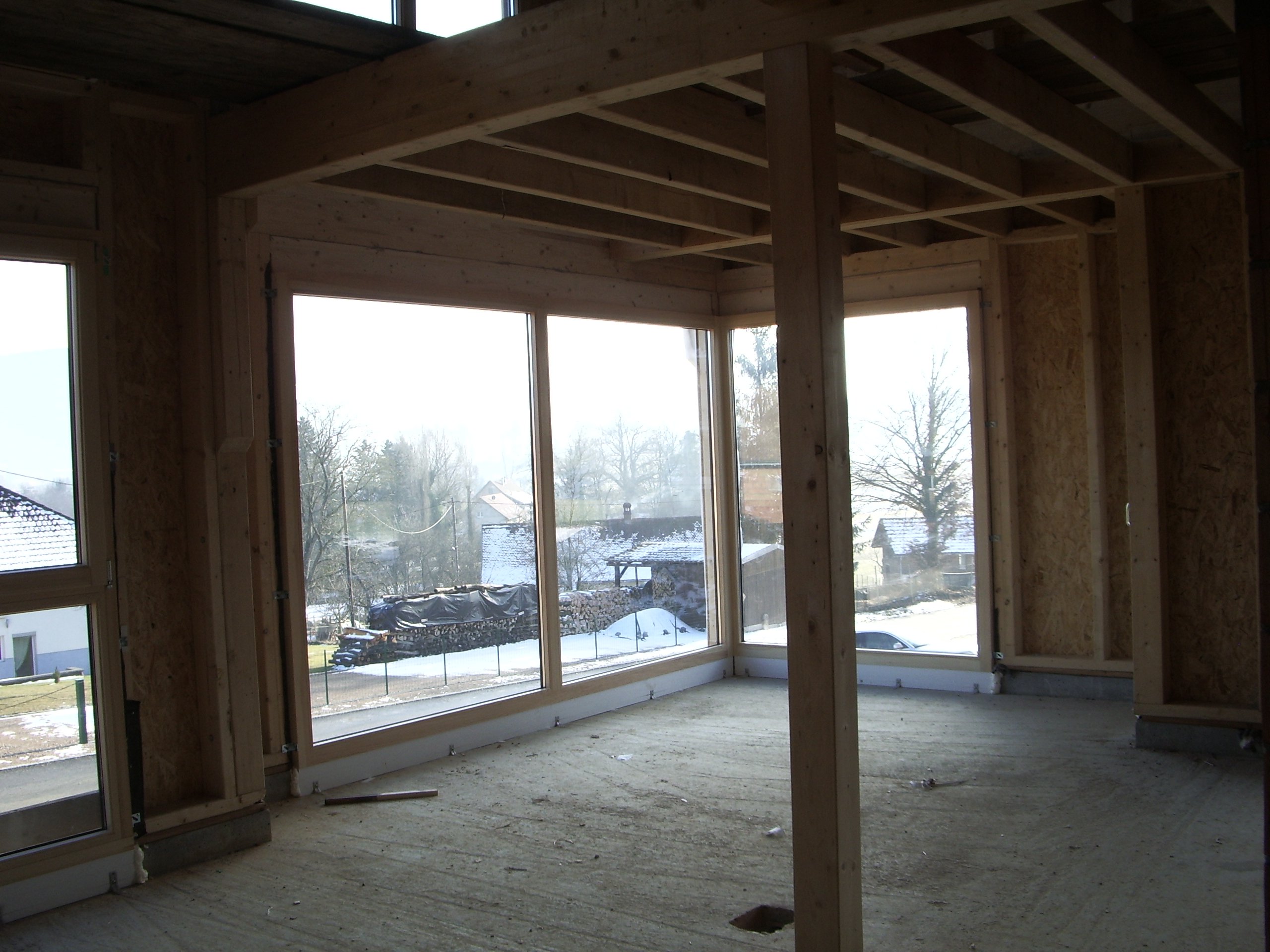

Portes et fenêtres

Photo du 03 février 2009
C'est fermé. Vu le temps, dehors, il vaut mieux ! Les fenêtres sont en bois, épais, avec un bon double vitrage. L'extérieur est protégé par de l'aluminium.

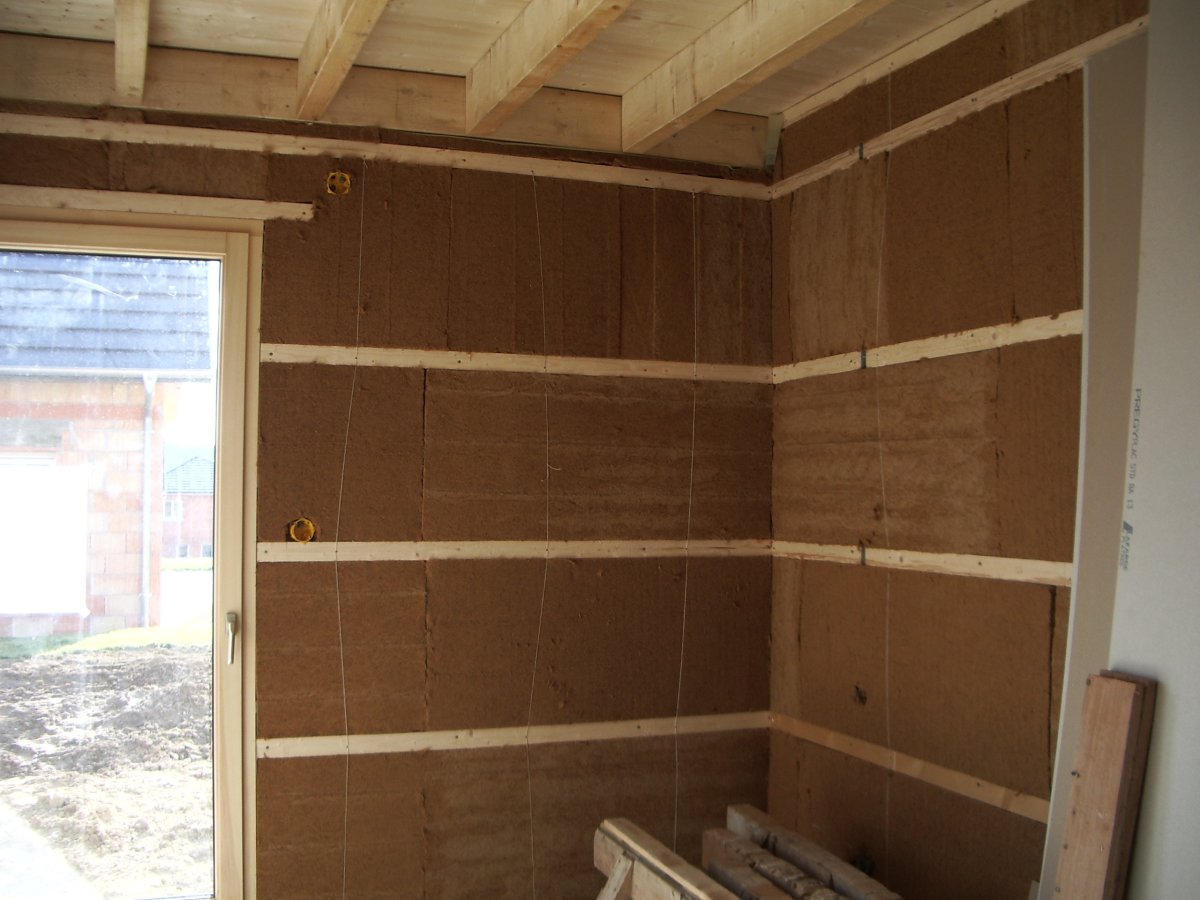

Isolation

Photo du 20 mars 2009
Il faut penser à isoler. Fibres de bois, c'est naturel. Cela isole aussi bien que la laine de verre. Et c'est nettement plus agréable à poser !

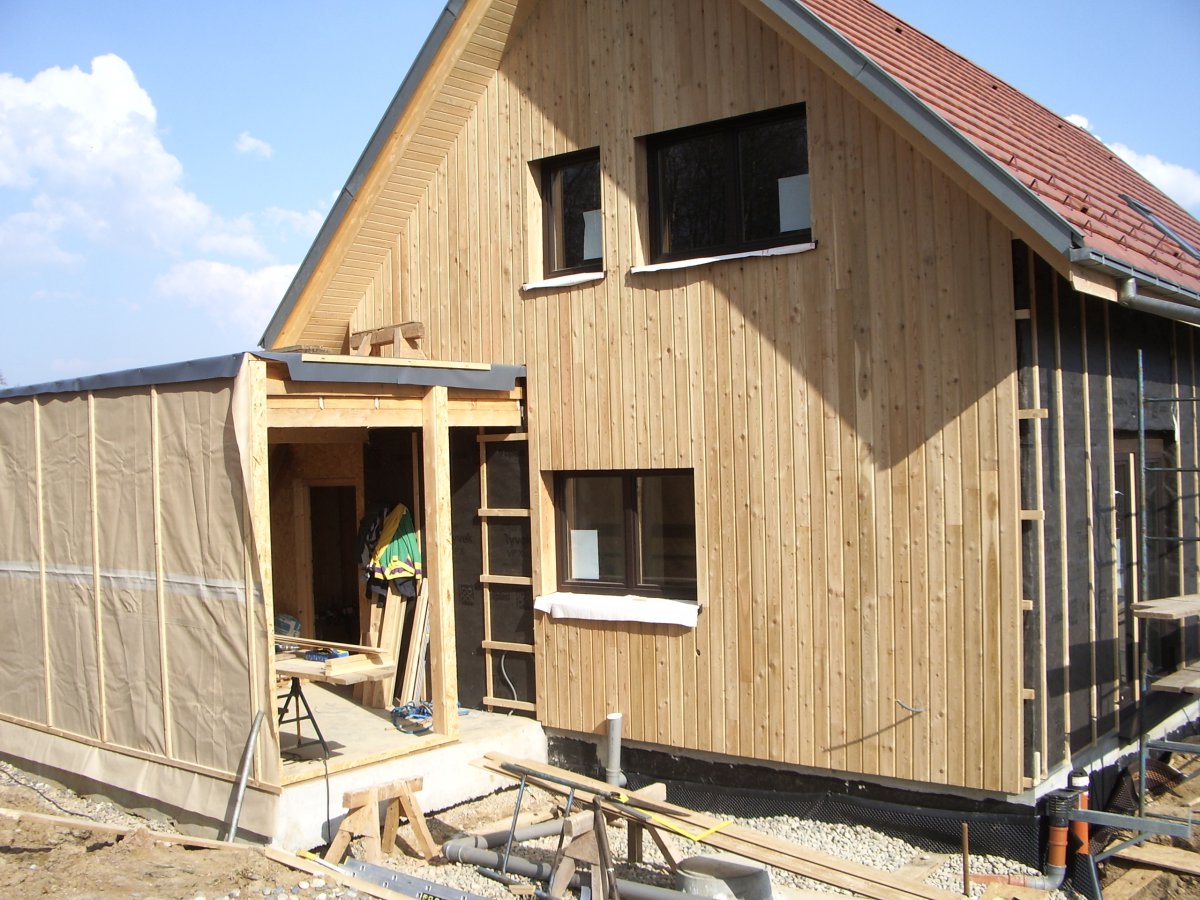

Habillage extérieur

Photo du 06 avril 2009
L'habillage extérieur est également en bois : du mélèze, il ne nécessite pas de traitement chimique. Bien sûr, la teinte va grisailler avec le temps. Mais c'est accepté. Pas d'entretien par la suite.

C'est également un choix stratégique :

1. Priorité au soleil : par les baies vitrées et par les capteurs solaires.
2. Ensuite, le bois : lorsque le soleil ne suffit pas.
3. En tout dernier recours, une résistance électrique, afin de maintenir une température hors-gel lorsque la maison est vide.

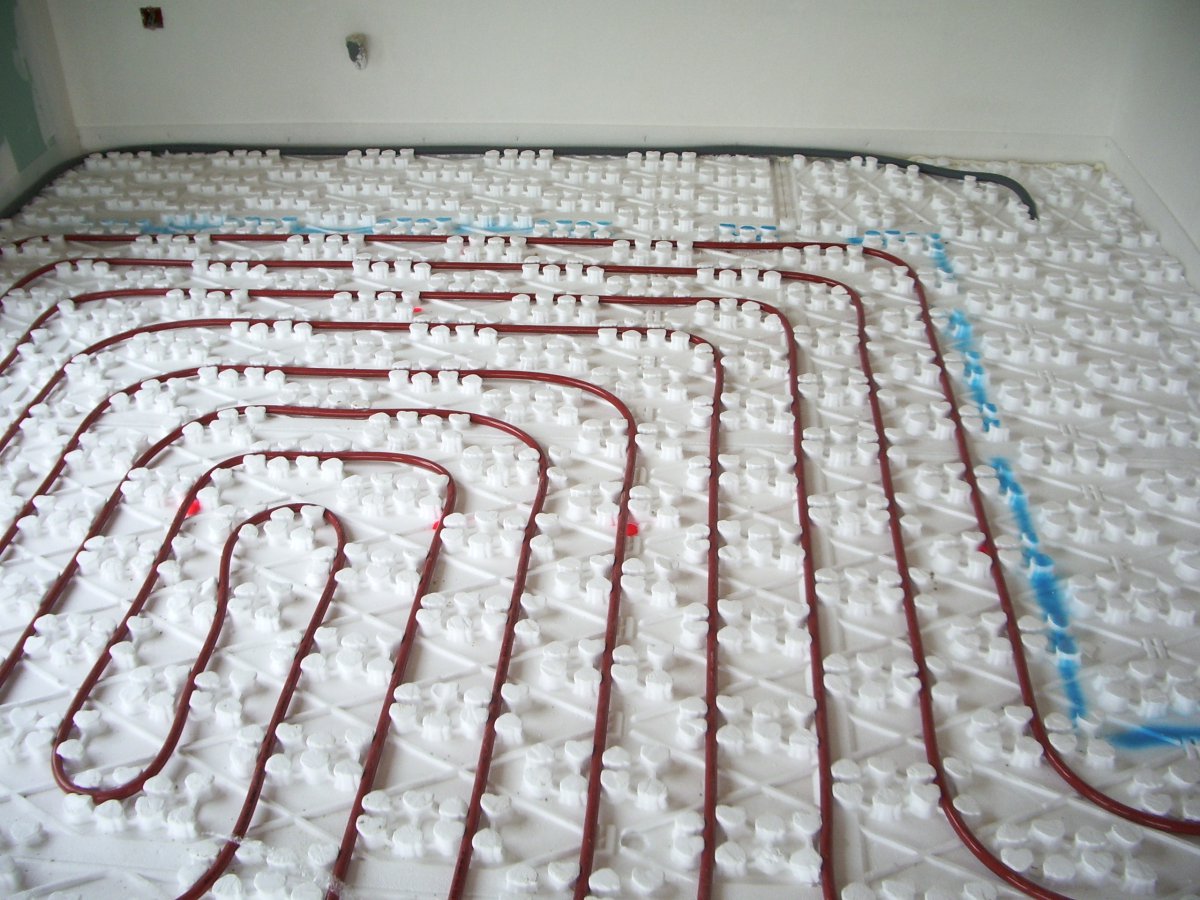

Le chauffage par le sol

Photo du 06 mai 2009
L'énergie primaire est le rayonnement direct du soleil.
Si elle est insuffisante, le complément de chauffage se fait par le sol.

Les capteurs solaires

Photo du 10 juin 2009
Le modèle a été choisi en tenant compte de deux critères importants : excellentes rendement, absence de glycol. Ce sont des capteurs sous vide. Ils réchauffent l'eau de l'accumulateur qui alimente les serpentins.

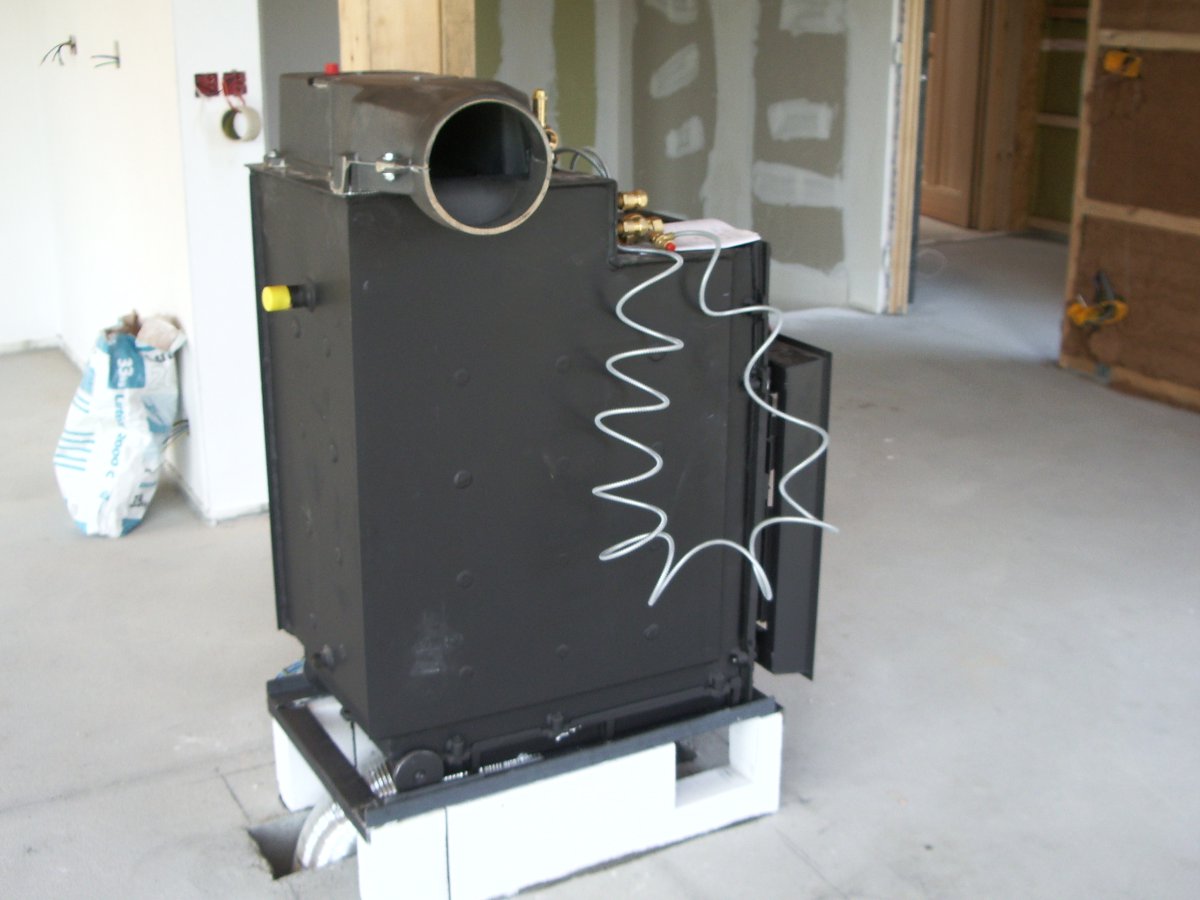

Le corps du poêle

Photo du 25 mai 2009
Le modèle a été choisi en tenant compte de deux critères importants : excellentes performances de la combustion, possibilité de produire de l'eau chaude, en plus de la chaleur directe. Cette eau fournit également des calories à l'accumulateur.

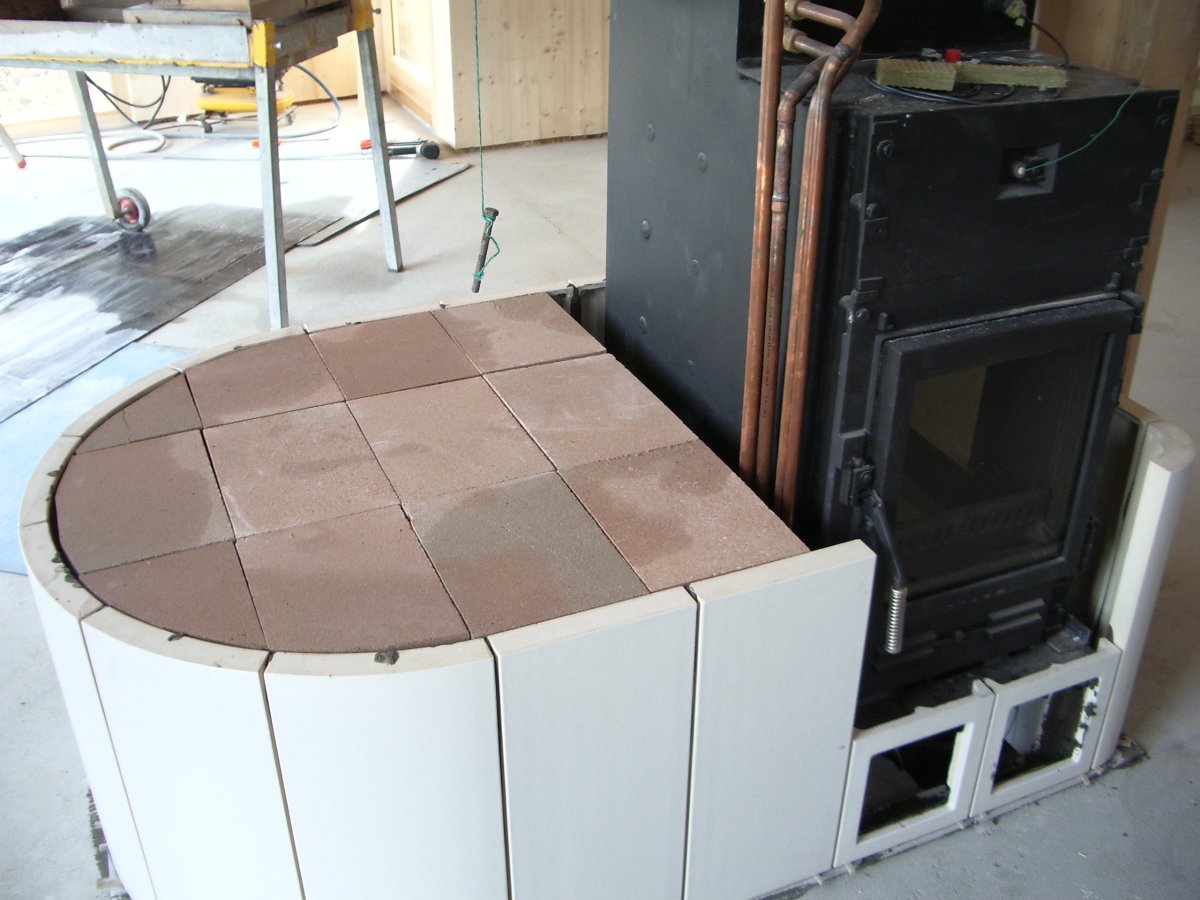

La masse du poêle

Photo du 30 juin 2009
Le poêle est en cours de montage. Le poêle de masse possède une très grande inertie thermique, permettant ainsi de restituer de la chaleur pendant une bonne dizaine d'heures. Cette inertie est obtenue par de la chamotte (une argile brute cuite) et de la faïence. Vous pouvez également observer la tuyauterie qui part vers l'accumulateur pour y envoyer des calories.

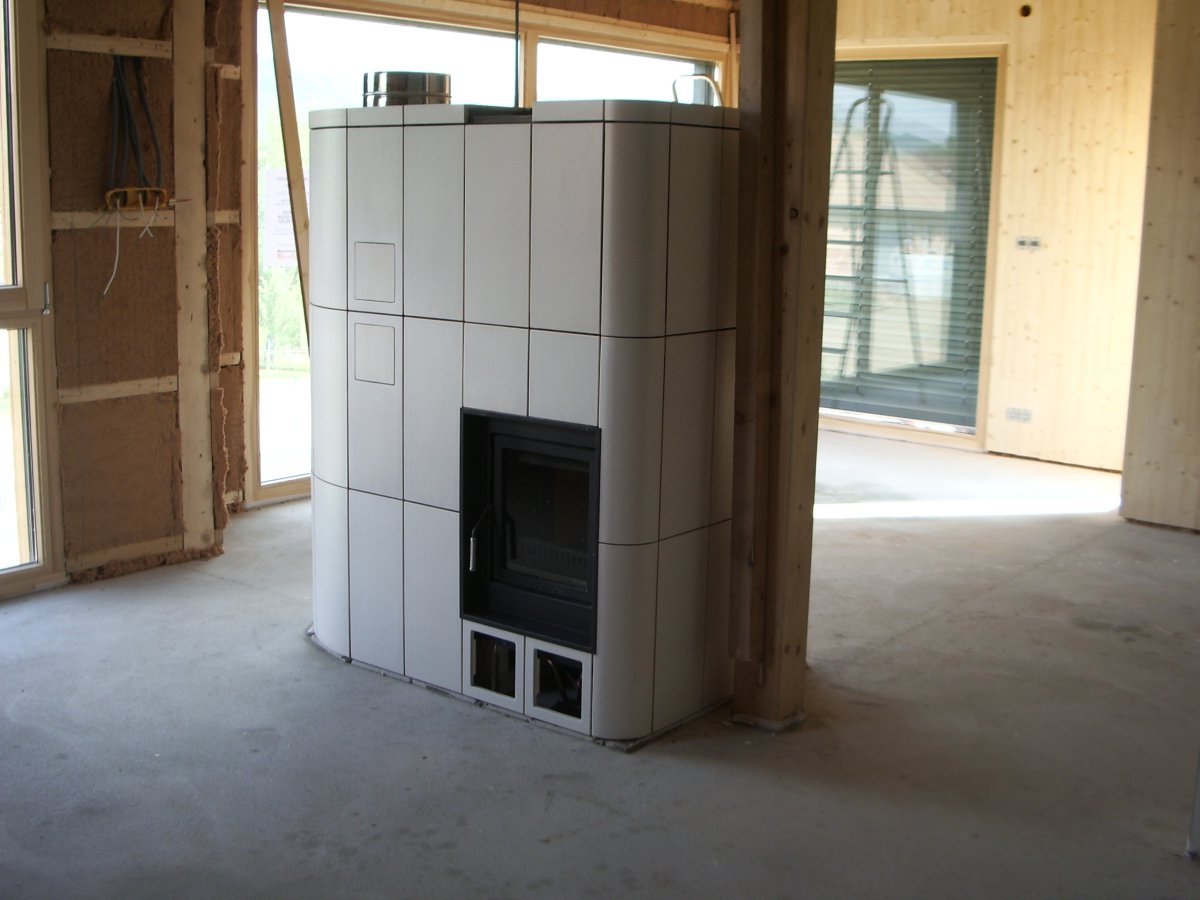

Le poêle terminé

Photo du 03 juillet 2009
Le poêle s'intègre très bien à la maison en bois.
L'esthétique aussi est importante.

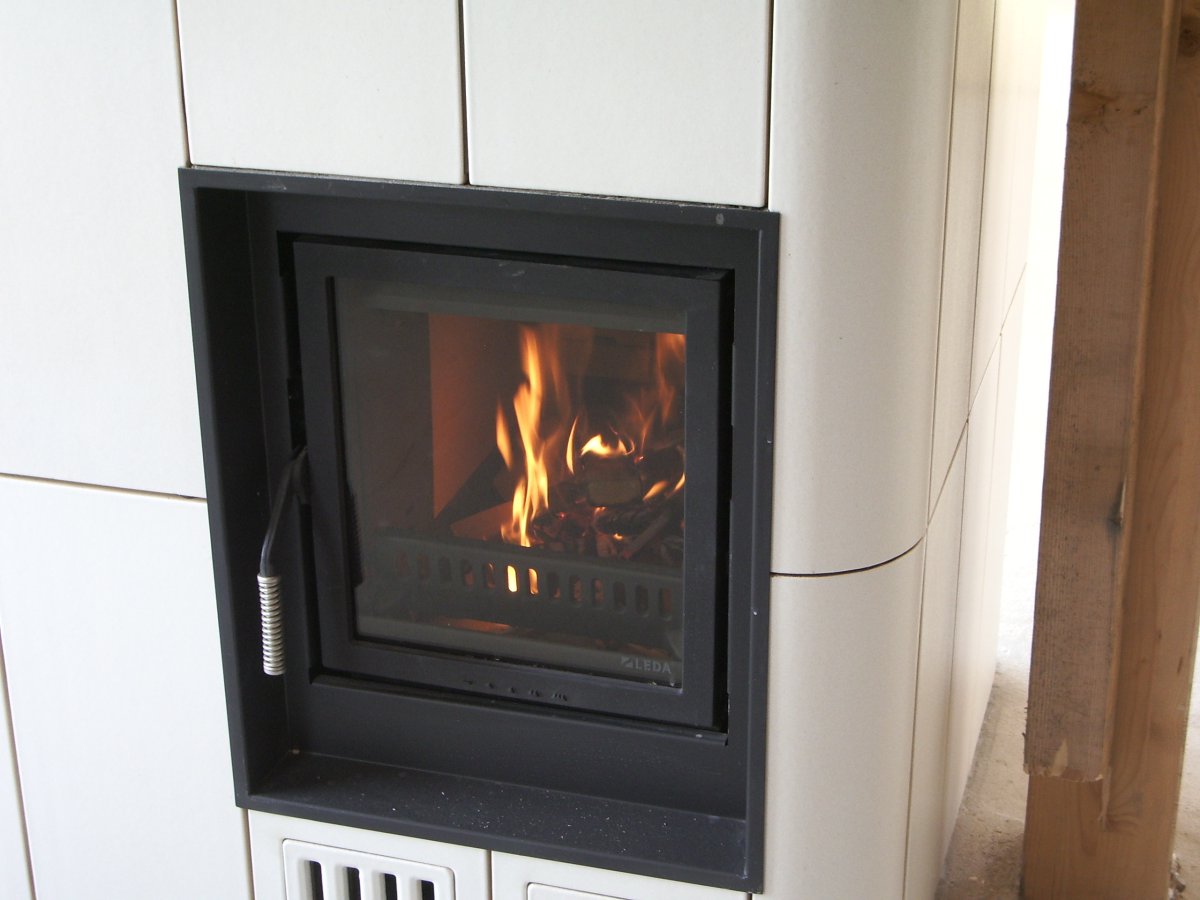

Les premières flammes

Photo du 06 juillet 2009
C'est toujours un évènement, les premières flammes d'un poêle !
C'était en juillet et il n'était pas nécessaire de chauffer. Une toute petite flambée !

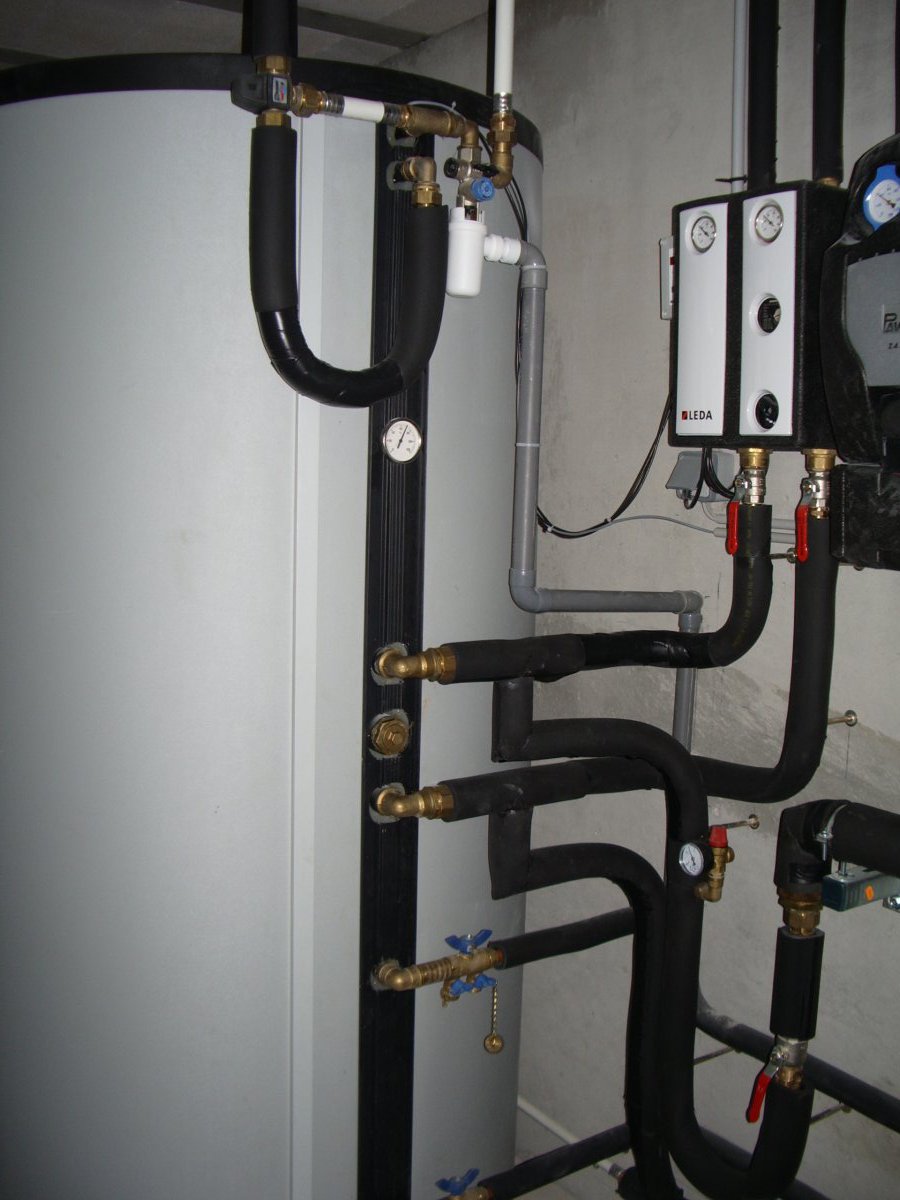

L'accumulateur

Photo du 03 juillet 2009
Afin de pouvoir combiner ces sources de calories, un système avec un gros accumulateur hydraulique a été choisi. C'est la même eau, non glycolée, qui circule dans les capteurs solaires, dans les serpentins du sol, dans les radiateurs de la salle de bains, dans le poêle de masse.
L'eau chaude sanitaire est obtenue par bain-marie : un petit ballon se trouve dans la partie supérieure de l'accumulateur.

La photo montre également le régulateur du poêle :

1. d'une part, ajuster l'apport d'air neuf en fonction de la phase de combustion (démarrage, régime établi, maintien des braises),
2. d'autre part ajuster la circulation de l'eau chaude vers l'accumulateur, en conservant une température minimale de 60 °C.

Le contrôle de la circulation et de la température de l'eau des serpentins et des radiateurs.

Photo du 07 juillet 2010
La température de consigne est calculée en fonction de la température extérieure. Des vannes mélangeuses règlent la température du circuit des serpentins et du circuit des radiateurs.
Dans chaque pièce, un thermostat assure une régulation fine.

Le contrôle du circuit des capteurs.

Photo du 07 juillet 2010
La pompe de circulation se met en route dès que la température des capteurs est suffisamment supérieure à celle de l'eau du ballon accumulateur.
En hiver, régulièrement, une brève circulation évite le gel des capteurs.

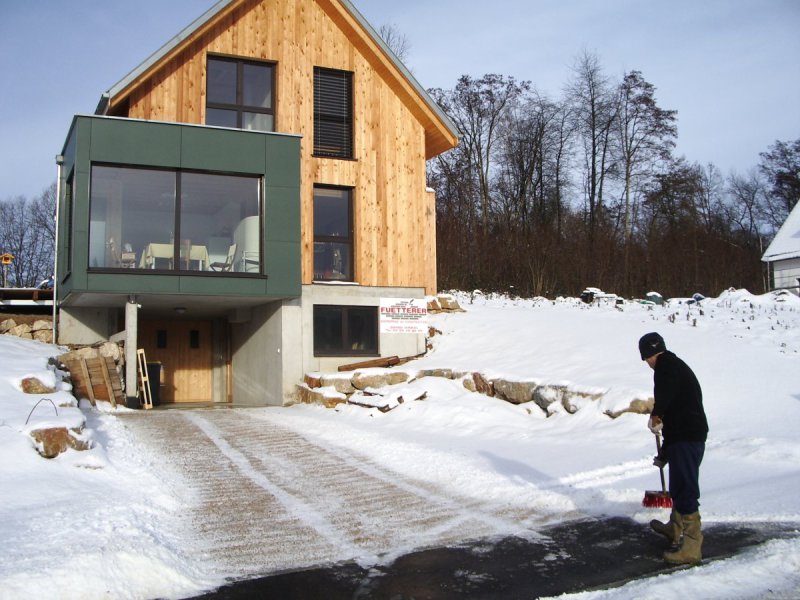

La maison, dans son cadre champêtre.
